渦電流探傷器（Windows対応型）

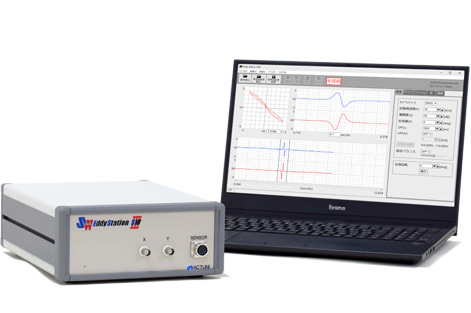

この検査器は、Windows OS上で動作する単周波数型渦電流探傷器です。パソコンと本体をUSBケーブルで接続し専用のソフトを立ち上げると渦電流探傷器になります。マウス操作が主体で、さまざまな表示や波形の拡大ができ、採取した画像やデータは他のアプリケーションでも利用することが可能です。

保守検査 EddyStation SWII

主な特徴

ノート型パソコンとの組合せで使い方はいろいろ: 基本的にはWindows上で動作するため、操作はマウスやキーボードで行ないます。採取したデータは、保存、読出しが自由にでき、波形や設定条件などを別のアプリケーションで扱うことが可能です。検査報告書などの作成に威力を発揮します。
波形表示はストレージ機能を搭載しており、ブラウン管画面のように滑らかに波形を表示できます。
また、アナログ出力（BNCコネクタ）を搭載しているので、チャートレコーダーへの出力も可能です。
専用ソフトは、Windows 10 以降に対応しています。

高速サンプリング: 最大10kHz（10,000ポイント/秒）という高速サンプリングで描画させることができます。高速で検査する場合でも、波形のピークポイントを逃しません。

報告書作成にご利用いただけるよう様々な波形表示モードを搭載

>報告書作成にご利用いただけるよう様々な波形表示モードを搭載

探傷結果はUSBメモリを介して、パソコン(Windows)上の専用ソフトを使い測定結果を閲覧し、報告書用のデータを作成することが出来ます。

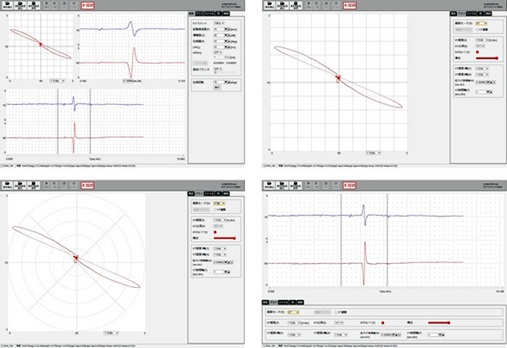

波形表示は、XY表示、XY極座標表示、VT表示、VT+XY表示の4種類から選択できます。

簡単な波形の解析が可能

簡単な波形の解析が可能

2本のカーソルを操作して目的の波形のX軸振幅電圧、Y軸振幅電圧、ベクトルピーク電圧、位相角度を瞬時に数値表示することが可能で解析する場面でも活躍します。
