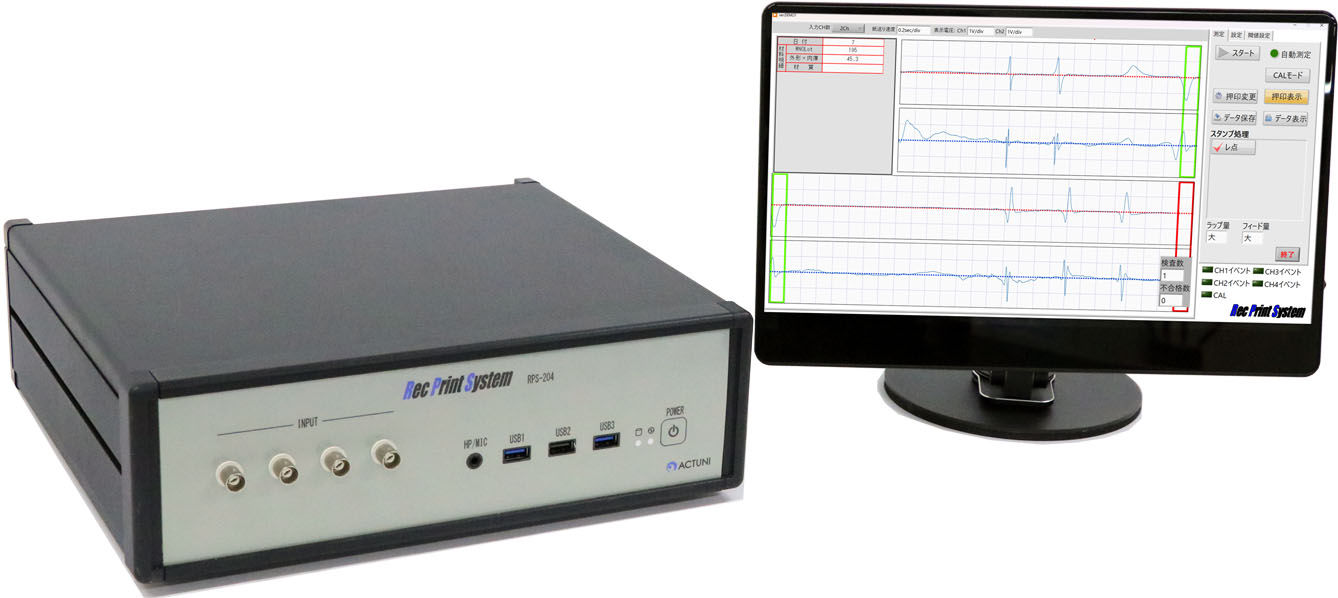

きず検査RecPrintSystem RPS-204
探傷用記録計
渦電流探傷器とはこの記録計は、工場ラインで使われている紙の記録計の代替品として使えるデジタル記録計です。Windows OSを搭載しており、マウスで操作できるので初めての方も簡単にお使いいただけます。
主な特徴

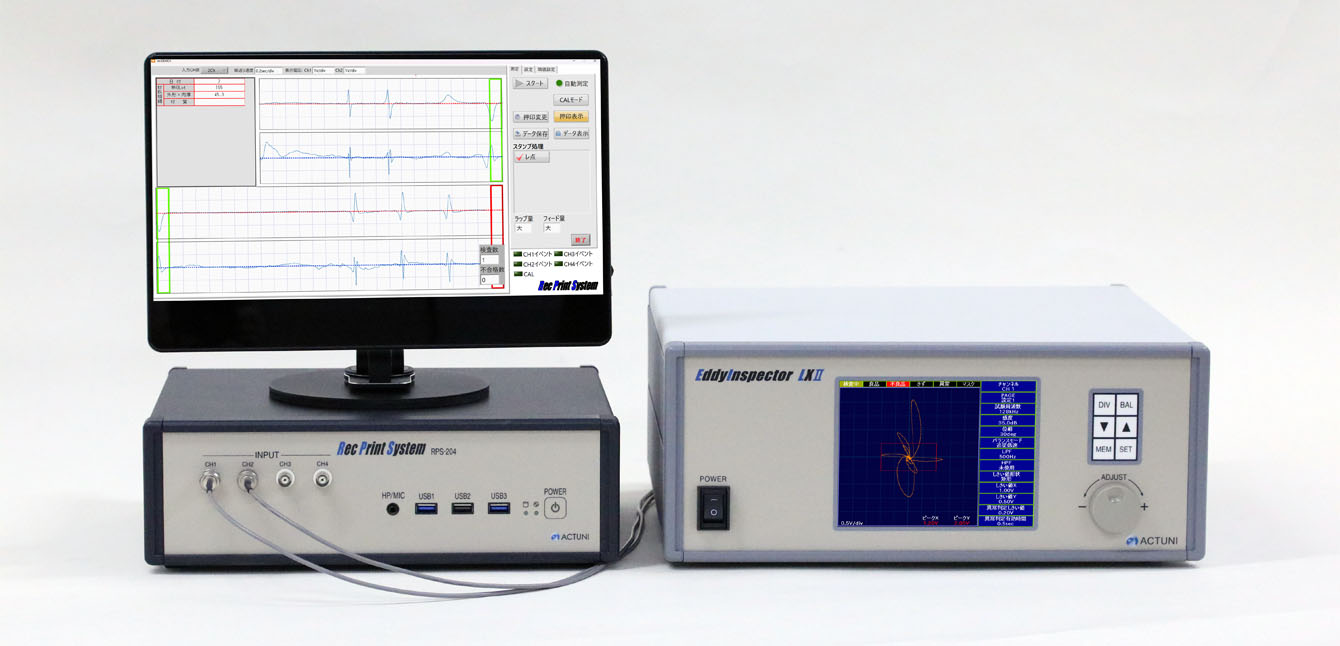

生産ラインで採用されている紙の記録計の代替品として使えるデジタル記録計です。紙の記録計に近い操作方法でありながら、デジタルならではの機能を有しています。
オプションでお客様のニーズに合わせたカスタマイズも可能です。

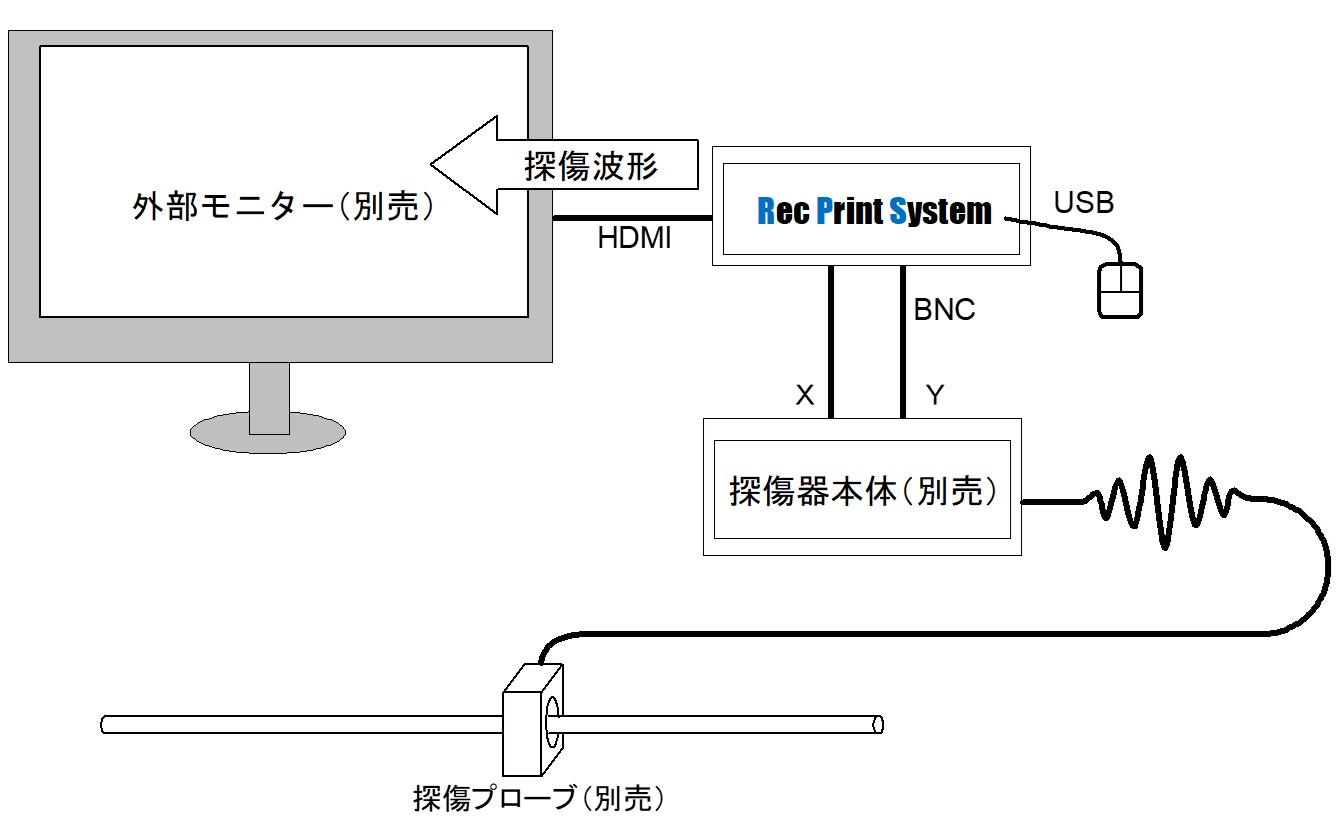

接続
本器と探傷器はBNCケーブルで接続。
本器とモニター（別売り）はHDMIで接続。
マウスはUSBで接続。

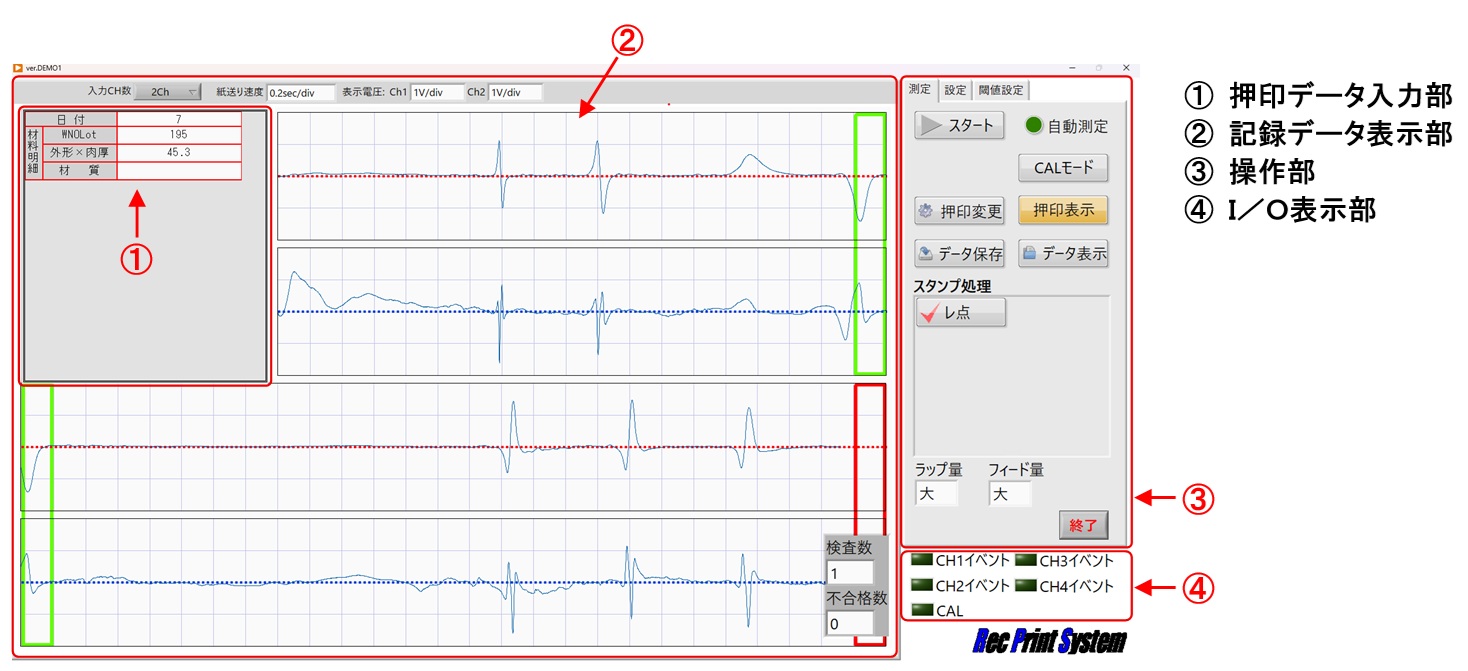

操作画面
操作画面は従来の紙の記録計に近い画面で構成されており、直感的に操作がでます。 カスタマイズ可能な押印機能を有しており、検査対象のロットや寸法などを記録できます。また、スタンプ機能により波形データに✔マークを付けることも可能。記録したデータは改ざん防止のためPDF形式で保存されます。PDFデータをUSBメモリなどに保存することで、外部のパソコンでデータを確認できます。
仕様
| 型式 | RecPrintSystem RPS-204 |
|---|---|
| チャンネル数 | 最大4チャンネル |
| 表示器 | 外部モニター（別売り） |
| 操作部 | マウスによる操作 |
| アナログ入力 | 最大入力電圧：±10V A/D分解能14bit／最大10kHzサンプリング 入力インピーダンス：10kΩ |
| 感度 | 10、2.5、1.0、0.5 V/div |
| 紙送り速度 | 100、20、10、5、2、1、0.5、0.2、0.1 sec/div |
| 動作環境 | 周囲温度: 0 ℃ - 40 ℃(本器のみ)、湿度: 10 % - 85 % (結露無きこと) |
| 寸法 | 幅: 320、 高さ: 105、 奥行: 280 mm (突出部含まず) |
| 重量 | 約 4.5 kg (本器のみ) |
| 電源 | 単相 AC 100 V ~ 240 V ± 10 % 50 / 60 Hz |
| 消費電力 | 35 W |
